電磁加熱器檢驗作業指導

發布時間：2014-11-07  新聞來源：深圳喆能電子技術有限公司

一、目的:為確保電磁加熱器產品的可靠性和檢驗行為的規范性。

二、適用范圍:電磁加熱器、電磁感應加熱器、電磁加熱控制器、電磁加熱電源等。

三、檢驗方式：全檢，上電測試。

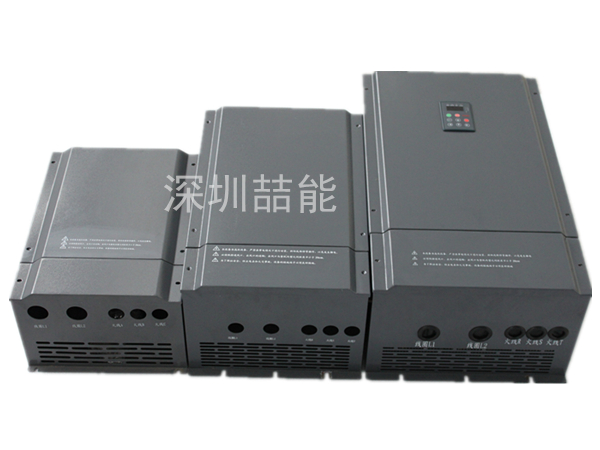

電磁加熱器外觀圖

四、檢驗步驟：

      1、檢查電磁加熱器上所有螺絲是否擰緊，特別是有電流通過部分的螺絲必須擰緊無松動。

      2、檢查電磁加熱器的所有連接線是否連接正確，特別注意電磁加熱電源AI板電源、IGBT連接線、電流傳感器連接線。

      3、檢查AI板保險管是否插入正確，AI板電源附近為IA，風扇3針座附近為3A。

      4、檢查空氣開關是否合上（此步驟不可省略），若為關斷狀態，則連接電源線至電源火線接線端。

      5、連接電磁加熱感應線圈引線至電磁加熱器接線端。

      6、電磁加熱器主控板插入AI板針座并檢查是否插入正確。

      7、將電磁加熱器顯示排線、電位器接入對應接口（用配給客戶的所有配件測試）。

      8、將顯示排線另一端接至配置板對應接口，并將電源線插入配置板對應接口，按照《主控板初始配置表》以及客戶要求進行配

           置（注：因4－20mA控制方式目前缺乏控制儀器，故先用電位器測試）。

      9、檢查電磁加熱器整機（所有螺絲和連線）。

      10、上述檢查確認無誤后方可合上電閘，檢查各項參數并記錄。各項參數檢查無誤后調至1檔，通電測試時間不得小于15min。

      11、關閉電閘，拆除顯示排線和電位器連接線（關閉電閘后的1min內不得碰觸電磁感應加熱器銅條）

      12、拆除電源線和線圈引線。

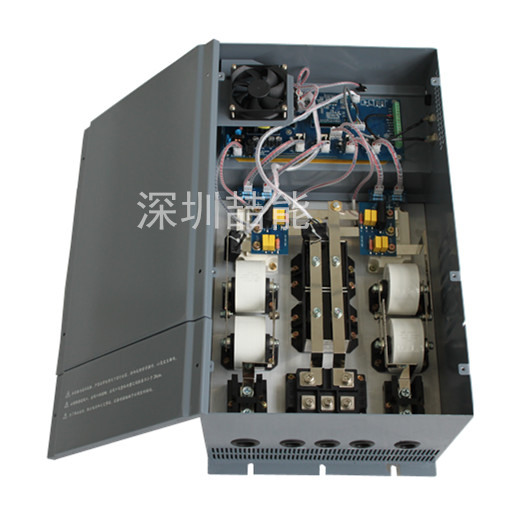

電磁加熱器內部圖

五、注意事項：

       安裝控制板時需戴靜電手環，且接觸部分為電路板邊緣！

       接線之前先檢查電閘是否為關斷狀態！

       合電閘之前需仔細檢查電源各部分！
