工業電磁加熱器工作原理及結構特點是什么？

發布時間：2015-10-12  新聞來源：深圳喆能電子技術有限公司

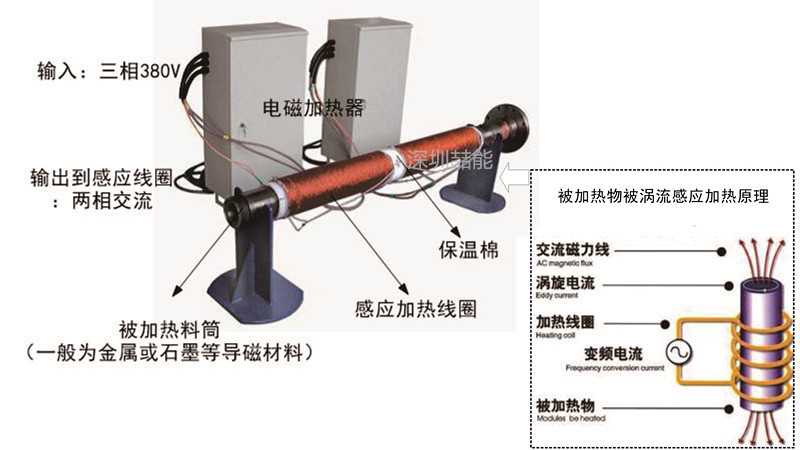

工業電磁加熱器工作原理

工業電磁加熱器是一種利用電磁感應原理將電能轉換為熱能的工業加熱設備。在電磁加熱器內部，由整流電路將50/60Hz的交流電壓變成直流電壓，再經過控制電路將直流電壓轉換成頻率為20-40KHz的高頻電壓，高速變化的電流流過線圈會產生高速變化的磁場，當磁場內的磁力線通過金屬器皿(導磁又導電材料)底部金屬體內產生無數的小渦流，使被加熱金屬自行高速發熱。

電磁加熱利用渦流效應，交變磁場在鐵磁性材料內部產生渦流，同時產生電阻熱。民用的電磁爐，工業用的中頻爐，都是利用電磁加熱原理。

安裝及調試步驟：
1、首先清理料筒以及周?chē)s物的雜物，條件允許的話可以用砂輪機打磨干凈。
2、纏保溫棉。截取和料筒相同尺寸的保溫棉包裹在料筒上，然后用玻璃絲扎帶包滿扎緊，最后使保溫棉的厚度在15-20mm。
3、纏線圈。首先留出一頭，然后將線圈纏在料筒上，首次纏50圈左右，要求將高溫線緊固在料筒上。將K型熱電偶傳感器安裝在保溫棉和料筒之間，要求緊貼料筒外壁。
4、通電。開機前檢查380三相電接線以及功率模塊接線是否牢固，接通380V電源，開啟主板220V供電電源，檢查風機是否正常，設置溫度，按下啟動按鈕，查看鉗形表電流是否達到額定電流。
5、調試。若實際生產過程中，實際溫度小于設置溫度過多的話，首先查看電流表是否達到30A之內，若沒有達到，則需要將線圈去掉幾圈，然后再通電測試。
6、關機。首先按下啟動按鈕，啟動按鈕彈出，關掉380V電源，大約5分鐘之后關掉主板220V電源。在此期間請勿觸碰機器高壓部分。（電容有一個放電過程，仍有高壓危險）

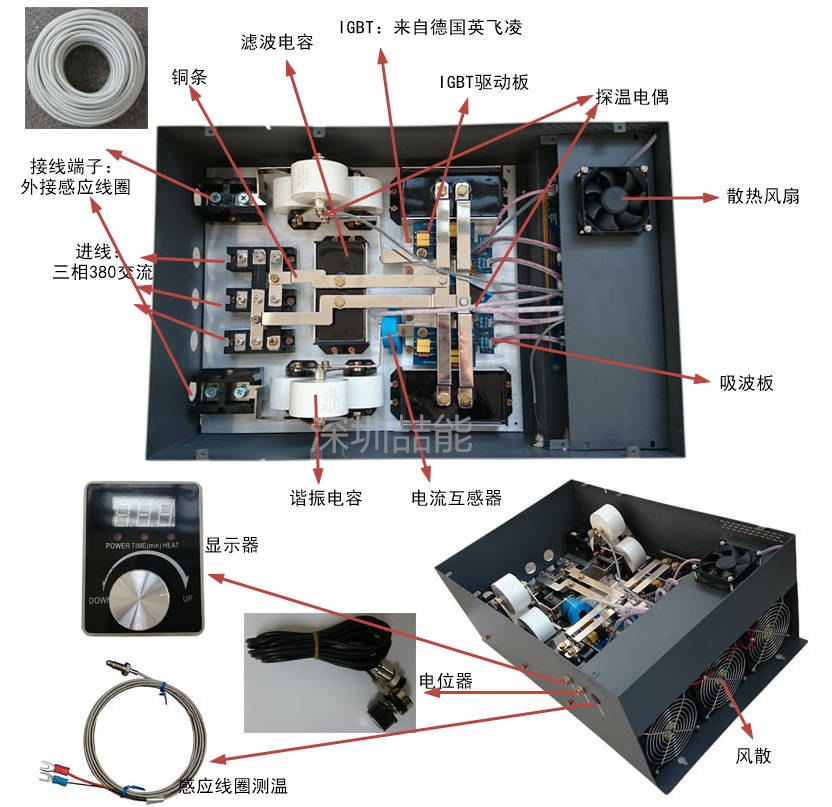

深圳喆能電磁加熱器內部結構圖：

電磁加熱器的優勢和特點：
1、 無火加熱，降低了發生火災的幾率，安全性高。
2、 高溫自動斷電，彌補了加熱時常犯的疏忽。
3、能源利用率高，由于加熱點集中，比電阻絲的熱效率要高出2倍多，車間不會再是熱烘烘的了。
4、升溫快，升溫的速度要比加熱圈加熱的方式快很多。
5、節電效果好，電磁加熱器要比加熱圈加熱方式節電30%以上。
6、有效提升產量，因?yàn)樯郎乜欤瑹崮芰坷寐矢撸援a(chǎn)生出來的產品質量更好，產量也更高

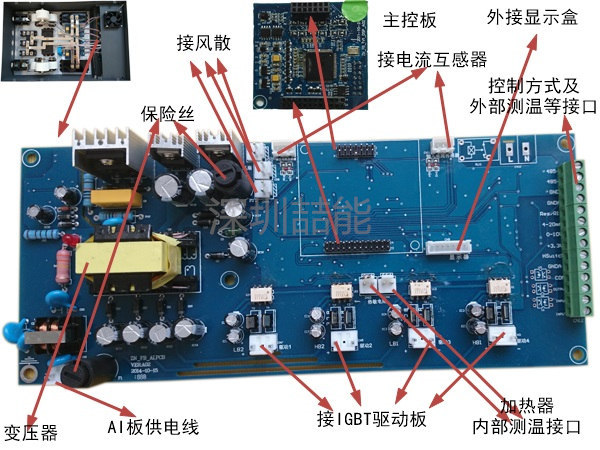

AI板及DSP主控芯片說明：

工業電磁感應加熱設備適用范圍：
1、注塑機、造粒機、吹塑機、拉絲機
2、吹膜機、擠出機、硫化機、印刷機
3、石油管道、蒸汽鍋爐、導熱油鍋爐、熱水鍋爐
4、制藥加熱器、供暖鍋爐、塑料干燥機、整燙鍋爐
